隨著我國電子工藝水平的不斷提高，我國已成為世界電子產業的加工廠。表面貼裝技術(SMT)是電子先進制造技術的重要組成部分。佳樂股份作為國家高新技術企業，主要產品覆蓋了服務于各領域的工業自動化產品，產品的生產涉及SMT貼片部分，此前均為外協。

為了滿足公司生產需求，進一步控制好產品品質、提高產品在國際、國內的市場競爭力，佳樂股份引進了一個SMT貼片加工廠，主要從事變頻器、伺服系統、工程機柜、變頻機柜等工業自動化產品主板生產及電路板生產，為公司的發展保駕護航！

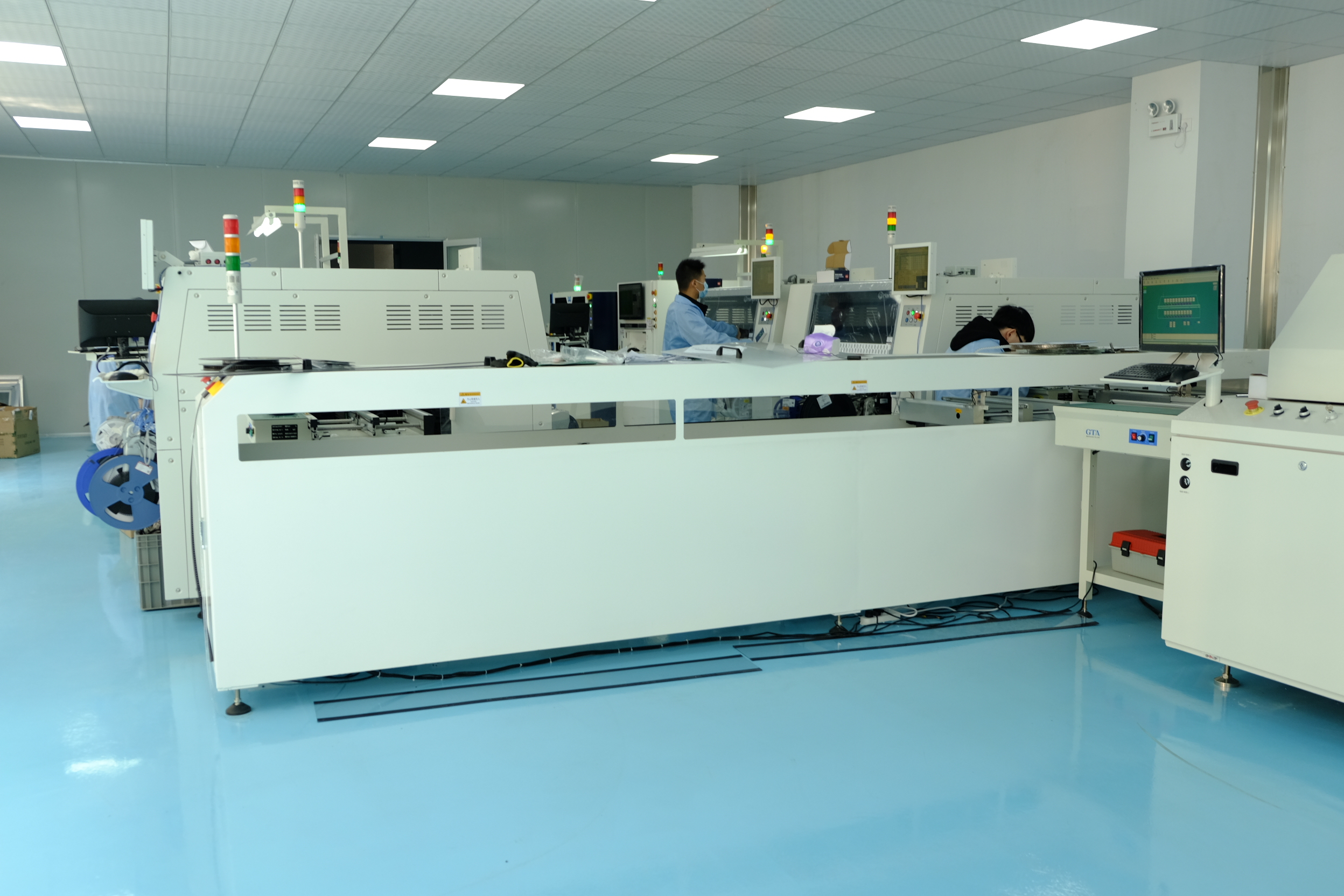

該全自動SMT貼片廠現有兩條生產線，SMT生產設備均是高精度的機電一體化設備，車間為十萬級無塵潔凈度、防靜電、恒溫恒濕車間，保證了設備的正常運行和組裝質量。

SMT生產工藝流程主要包括錫膏印刷、3D-SPI錫膏厚度檢測、零件貼裝、回流焊接、AOI光學檢測、插件等幾個重要工藝。每一個工藝的嚴格、精密執行是保證產品質量的前提。

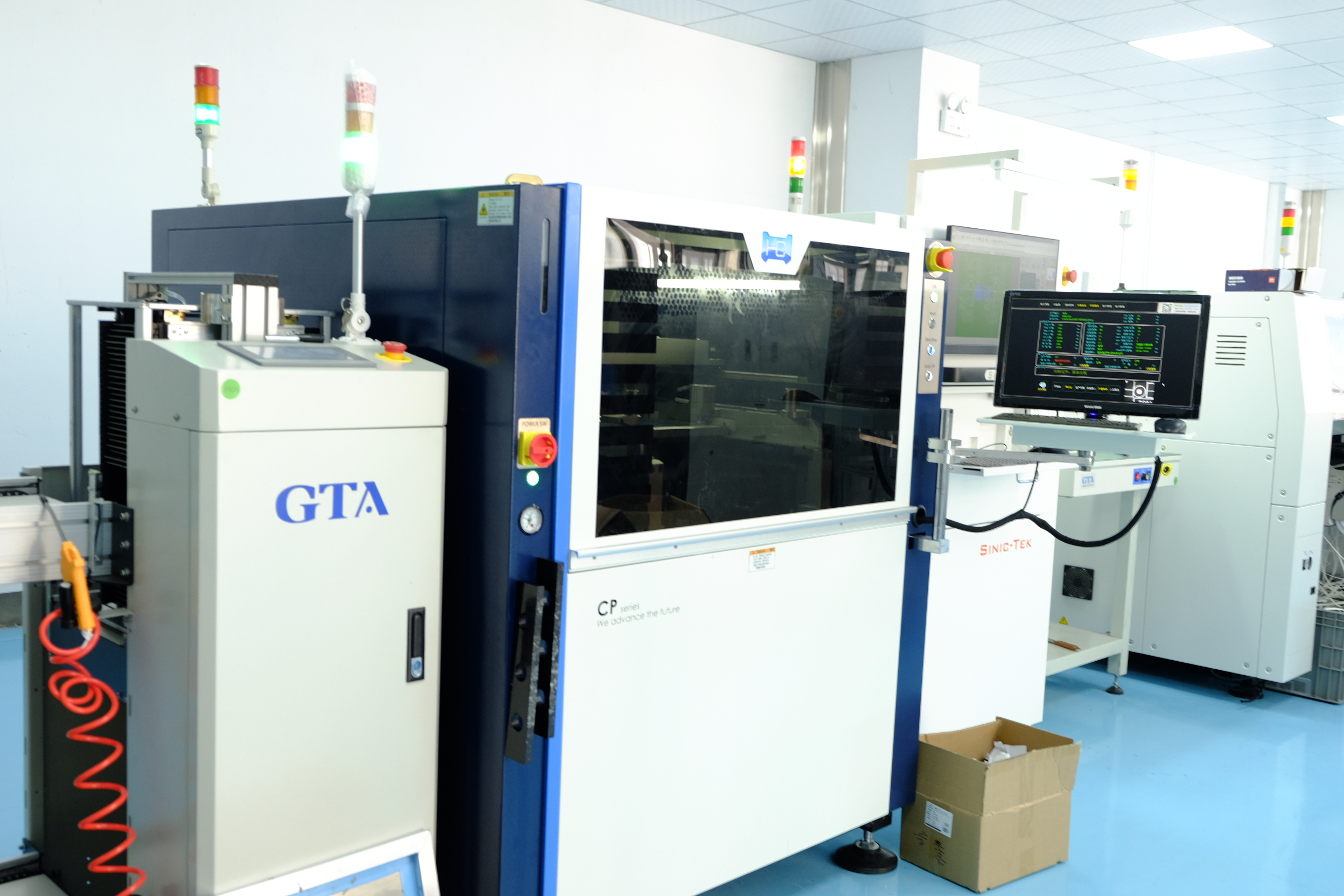

錫膏印刷：將適量的錫膏均勻的施加在PCB的焊盤上，以保證貼片元器件與PCB相對應的焊盤再回流焊接時，達到良好的電器連接，并具有足夠的機械強度。

3D-SPI錫膏厚度檢測：3D SPI錫膏檢測設備在部件貼裝前就可以發現不良品，可以減少?gòu)U料產生。導入SPI后生產成本的節約，越早發現不良，維修費用就越少。

零件貼裝：用貼裝機將片式元器件準確的貼裝到印好錫膏或貼片膠的PCB表面相應的位置。

回流焊接：通過熔化電路板焊盤上的錫膏，實現表面組裝元器件焊端與PCB焊盤之間機械與電氣連接，形成電氣回路。

AOI光學檢測： 對組裝好的PCB板進行焊接質量和裝配質量的檢測。所用設備為自動光學檢測（AOI），檢查出有缺陷的PCB，提高PCB板的質量，減少報廢。

插件：將加工好的元器件插入PCB板的相應位置。

過爐固化：將貼片膠融化，從而使表面組裝元器件與PCB板牢固粘接在一起。

組裝和包裝：按照標準作業的流水線由不同的檢測員進行檢測，合格后送往包裝區包裝。

該SMT貼片加工廠的引進，為公司的發展注入了新的活力，極大地提高了產品生產效率，也充分保證了產品的質量及產量，讓客戶購買得更加放心、安心，同時也讓佳樂股份的發展更上一個臺階。
